雷達式液位計基于調頻連續波原理，工作頻率達76至81GHz，量程最大120米，盲區可至8厘米，以非接觸方式測量液體和固體介質的物位，適用于化工、水處理、石油等行業。

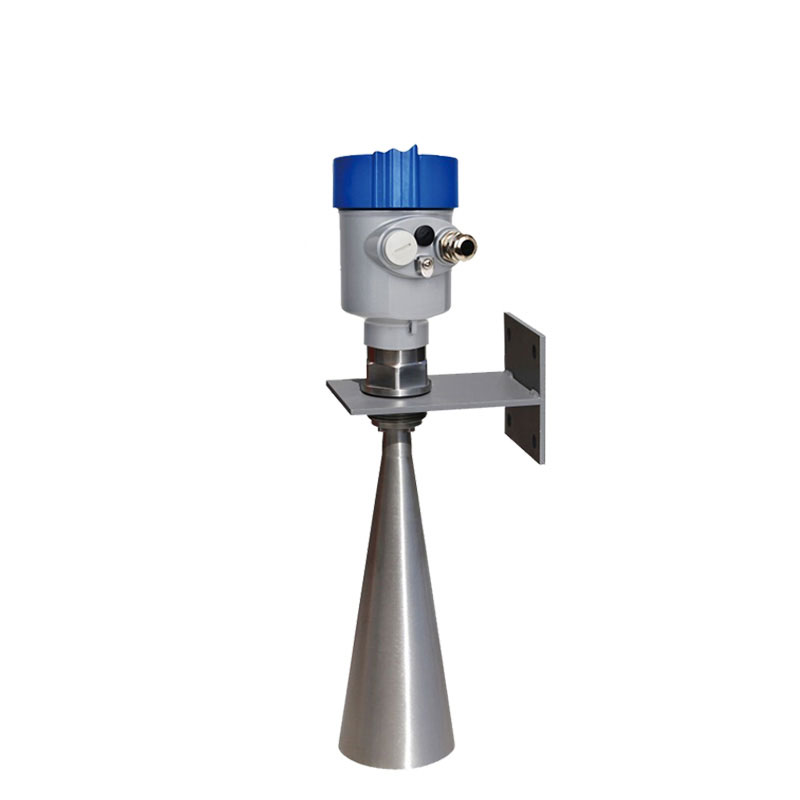

雷達式液位計是一種基于電磁波反射原理的非接觸式物位測量?jī)x表。該儀表通過天線向被測介質表面發射微波信號，信號經介質表面反射后被同一天線接收，電子模塊通過計算信號發射與接收之間的時間差或頻率差，最終換算出天線到介質表面的距離。雷達式液位計的測量不受介質變化、溫度變化、惰性氣體、蒸汽、粉塵及泡沫等因素的影響，在復雜工業環境中仍能保持穩定可靠的工作狀態。目前市面上的雷達式液位計主要采用兩種技術路線：脈沖雷達技術和調頻連續波技術。脈沖雷達通過發射周期性短脈沖并測量回波時間來計算距離，而調頻連續波雷達則發射頻率隨時間線性變化的連續信號，通過發射信號與回波信號的頻率差來確定距離，后者在測量精度和信噪比方面具有更明顯的優勢。

調頻連續波雷達液位計在近年的技術發展中取得了顯著進步。該類產品的工作頻率范圍可達到76至81GHz，屬于毫米波頻段，量程最大可達120米，盲區最小可至8厘米，天線波束角度可控制在3度左右。基于自研的CMOS毫米波射頻芯片，實現了更為緊湊的射頻架構、更高的信噪比和更小的測量盲區。5GHz的工作帶寬進一步提升了產品的測量分辨率和測量精度。在安裝方式上，雷達式液位計支持法蘭或螺紋固定方式，過程溫度范圍可達-40℃至80℃，過程壓力范圍-0.1至0.3兆帕。該類型儀表適用于液體和固體測量場景，由于工作頻率高、波長短，尤其適合固體物料應用，其通過透鏡發射接收電磁波的設計在高粉塵環境和最高200℃的惡劣溫度工況下仍能保持良好測量性能。

在實際工程應用中，雷達式液位計的安裝需要遵循一定的技術規范。安裝時應確保天線發射方向盡可能垂直于被測介質液面，最高液位不得進入儀表的測量盲區，儀表距容器壁的距離應保持在200毫米以上。對于錐形容器且頂部為平面的情況，需要根據具體結構參數進行安裝位置調整。回波信號的處理是雷達式液位計實現精確測量的技術關鍵。在存在攪拌器、加熱盤管、梯子等內部構件的復雜工況下，天線會接收到多個虛假回波信號。現代雷達液位計普遍配備虛假回波學習功能，能夠通過微處理器和智能軟件對回波信號進行分析和過濾，從多個回波中準確識別出真實料面回波。雷達式液位計采用非接觸式電磁波測量方式，穿透力強，不受介質特性變化影響，可直接應對高溫高壓、腐蝕結垢等工況，從根源上降低維護成本。輸出信號支持兩線制和四線制兩種模式，可輸出4至20毫安電流信號并支持HART通訊協議，同時提供RS485接口和Modbus協議，便于與工業控制系統和上位機軟件進行數據對接。該類儀表無移動性部件，免維修特性使維護工作量顯著降低，同時部分型號支持遠程調試和遠程升級功能，可減少現場維護等待時間，提高工作效率。
